日前，小眼睛科技开展了基于紫光同创Logos系列PGL50H的盘古50K开发板免费试用活动。近期，小编将陆续为大家推出系列体验报告。本期分享来自从事微电子芯片设计的FPGA工程师：死神杜兰特。本期推出：体验紫光同创PCIE之使用官方驱动在Windows下进行DMA读写操作/PIO读写操作。
01
紫光同创官方主推的是在linux系统下开发驱动和上层软件，相应地，官方提供了在linux一个基于GTK+2.0的PCIE测试平台，该平台能够很好去操作官方生成的例程。需要特别注意的是，该linux系统必须是物理机，不能是虚拟机。开发使用linux系统，开发者也许可以接受，但是进一步开发提供给用户操作的软件，要考虑到用户层面的时候，无可厚非会必然选择Windows，所以在Windows开发适配的PICE驱动是最佳选择。
官方也提供了一个Windows的驱动例程，该例程能够完成PCIE的DMA读写操作和PIO内存读写操作，但是该驱动并未完全适配IP生成的官方例程，官方提供另一份的FPGA的工程与之适配。不过，官方提供适配的FPGA工程并未完全公开（提供适配的FPGA工程芯片型号为PG2L100H）。

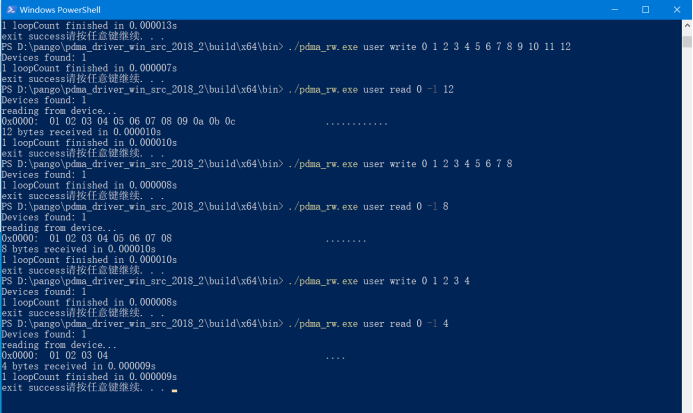

驱动不匹配官方IP自带生成例程的原因，是该驱动不能够与IP例程完成DMA握手（流程和指令不匹配），但是可以对BAR0进行PIO读写操作。
02
官方提供的Windows驱动的DMA操作流程如下：

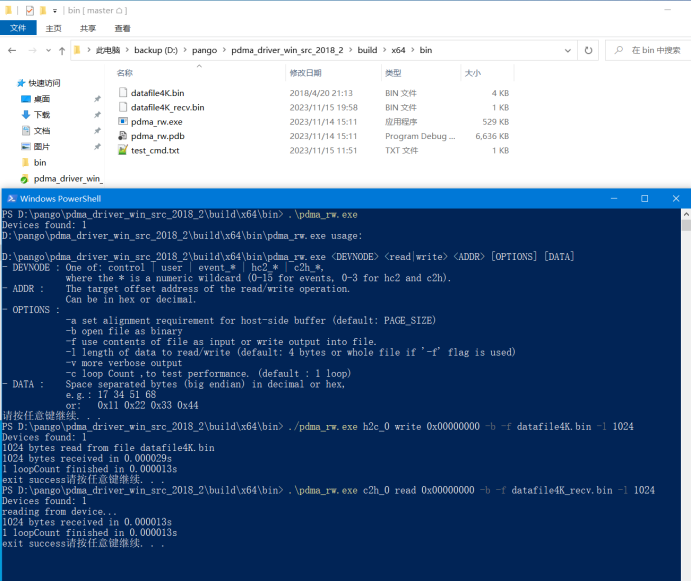

改完之后，重新生成驱动，这个编译生成使用的是Visual Studio 2022，需要安装与版本对应的wdk库等，编译有问题基本都是环境没配置好（如数字签名等），对于软件老手都是家常便饭了，就不详说。再之后，直接在bin目录进入Powershell/cmd。输入./pdma_rw.exe，打印信息可以帮助我们如何进行指令操作。
将datafile4K.bin 的1024byte数据传输给FPGA，再将FPGA的数据读回来写入datafile4K_recv.bin。

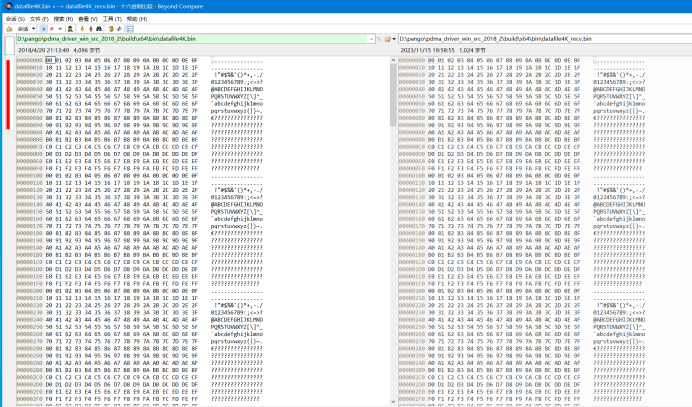

将datafile4K_recv.bin对比一下datafile4K.bin ，可以发现读回来的数据是正确的。
