【教程】在紫光同创盘古50K开发板上进行DDR读写测试

日前，小眼睛科技开展了基于紫光同创Logos系列PGL50H的盘古50K开发板免费试用活动。近期，小编将陆续为大家推出系列体验报告。本期推出：紫光同创PGL50H DDR读写测试

01软硬件平台

02IP介绍

03IP接口

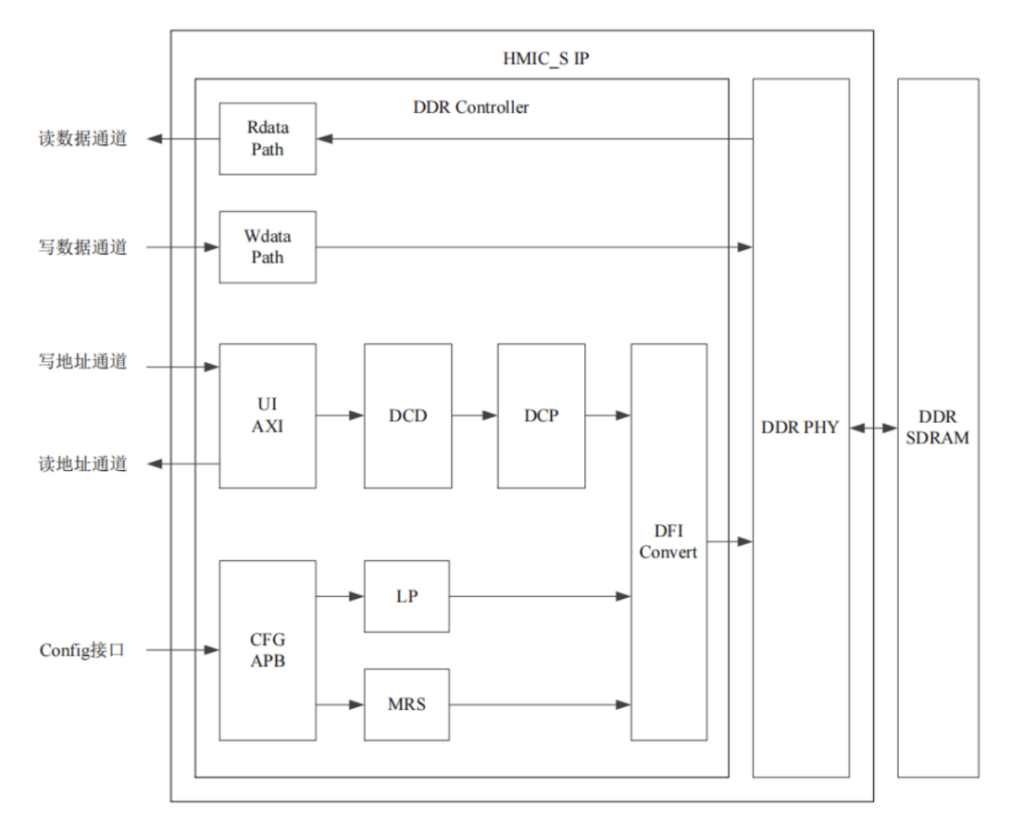

如图所示，整个IP包括Simplified AXI4 接口、Config接口，还有物理接口。物理接口是连接片外DDR3的接口；Config接口为APB配置接口，通过该接口，用户可读取 DDR SDRAM 的状态，实现低功耗和MRS的控制；Simplified AXI4 接口包括写地址通道、读地址通道、写数据通道和读数据通道四个部分。具体可参考紫光IP Compiler下的DDR使用手册。

04IP核参数配置

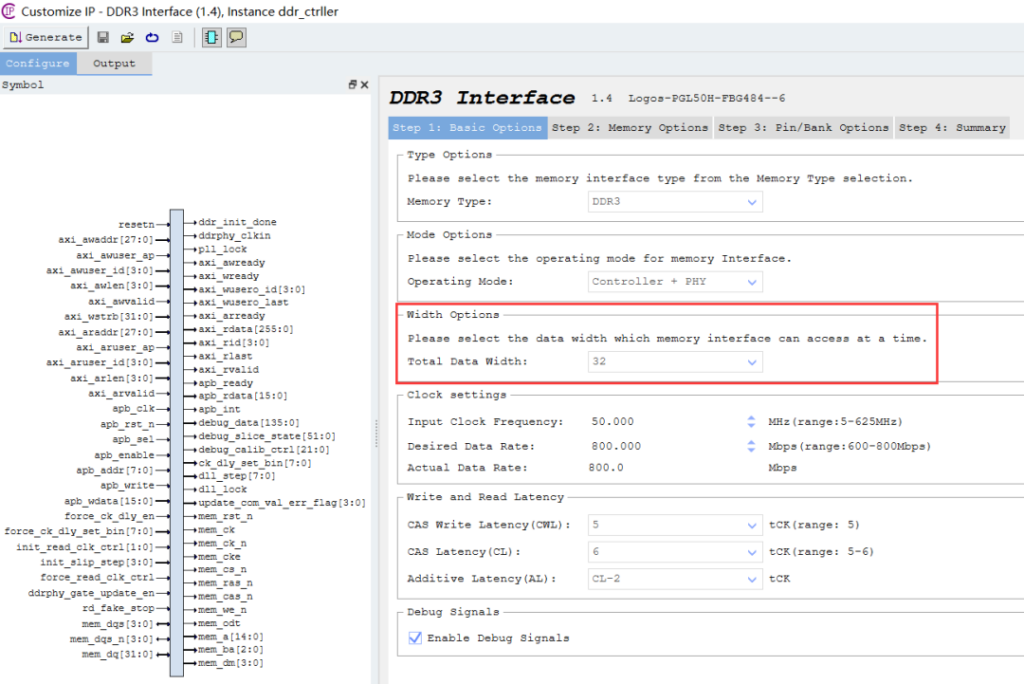

由于开发板外接了两块16bit数据位宽的DDR3，所以总数据位宽需要选择32；

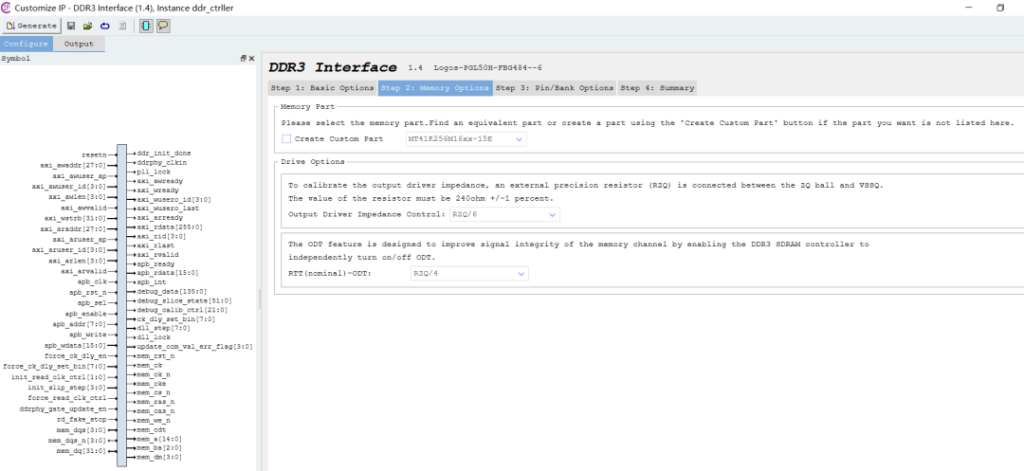

由于开发板的DDR3的控制/地址信号与默认项不一致，所以需要根据实际开发板的接口来自定义相关配置，最简单的方法复制一份有DDR3的开发板例程中fdc，勾选Enable fdc file select，导入fdc文件，DDR3的相关配置便会自动更改，而不需要手动一个一个更改。

05测试读写逻辑

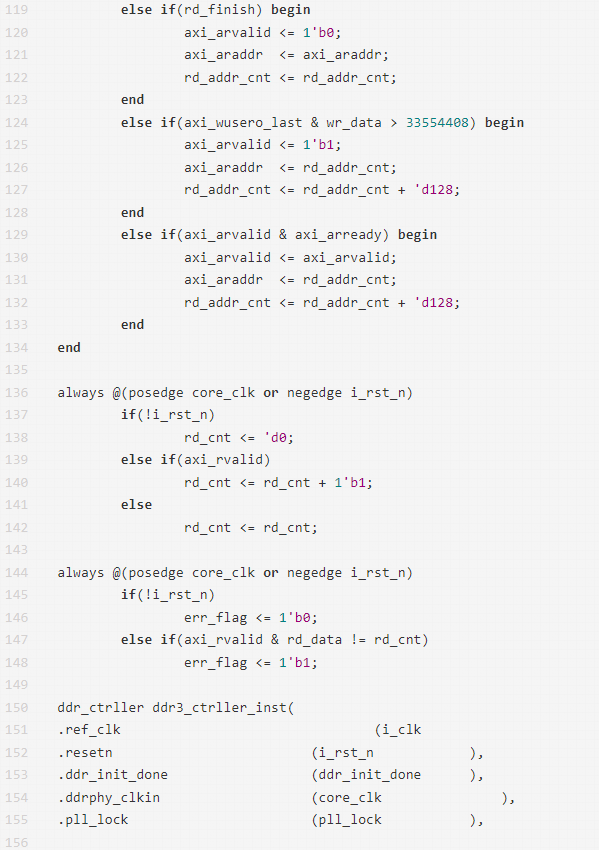

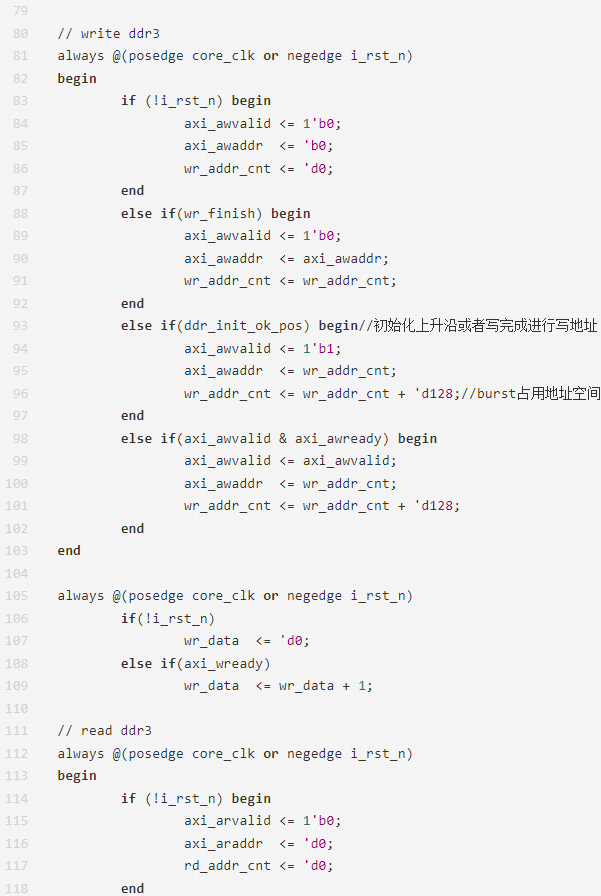

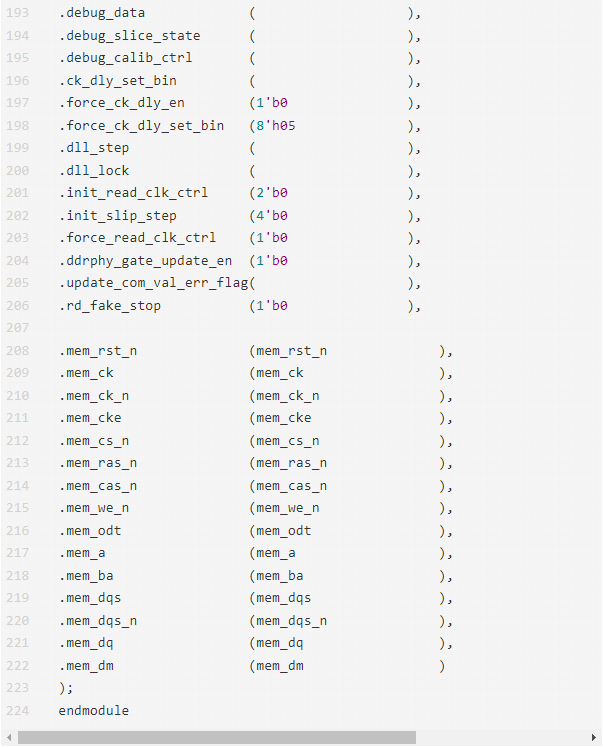

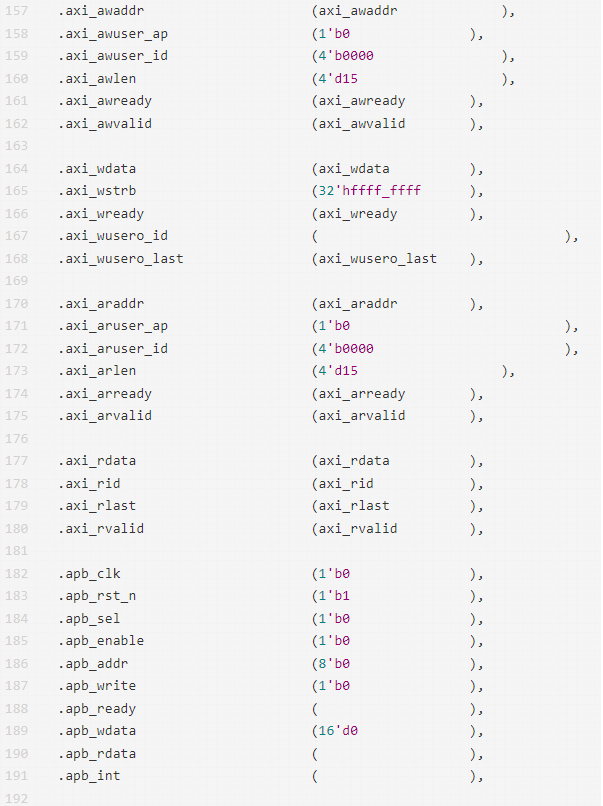

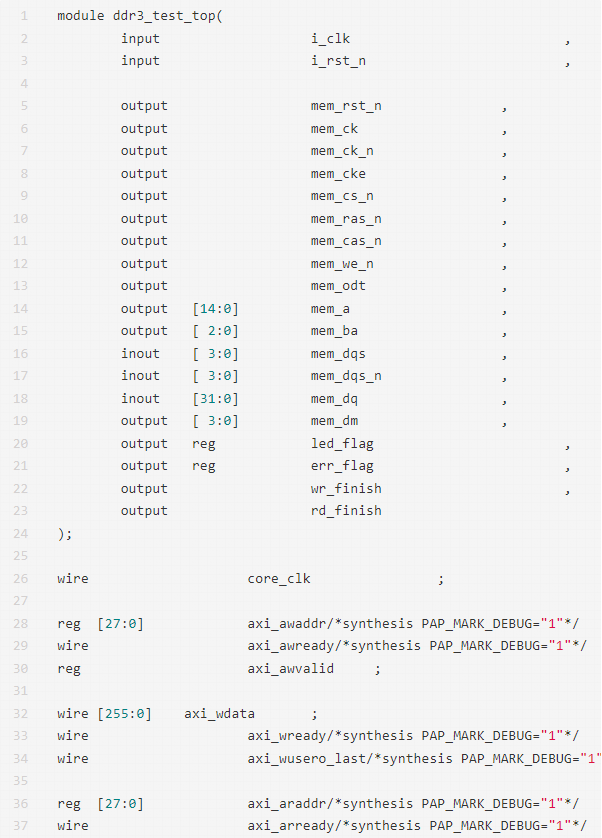

自增计数对DDR所有地址写一遍，写完后对所有地址读一遍，读出来的数据与写进去的数据做一个比较，比较错误则产生一个错误标志error_flag，error_flag接到LED1。

06测试结果

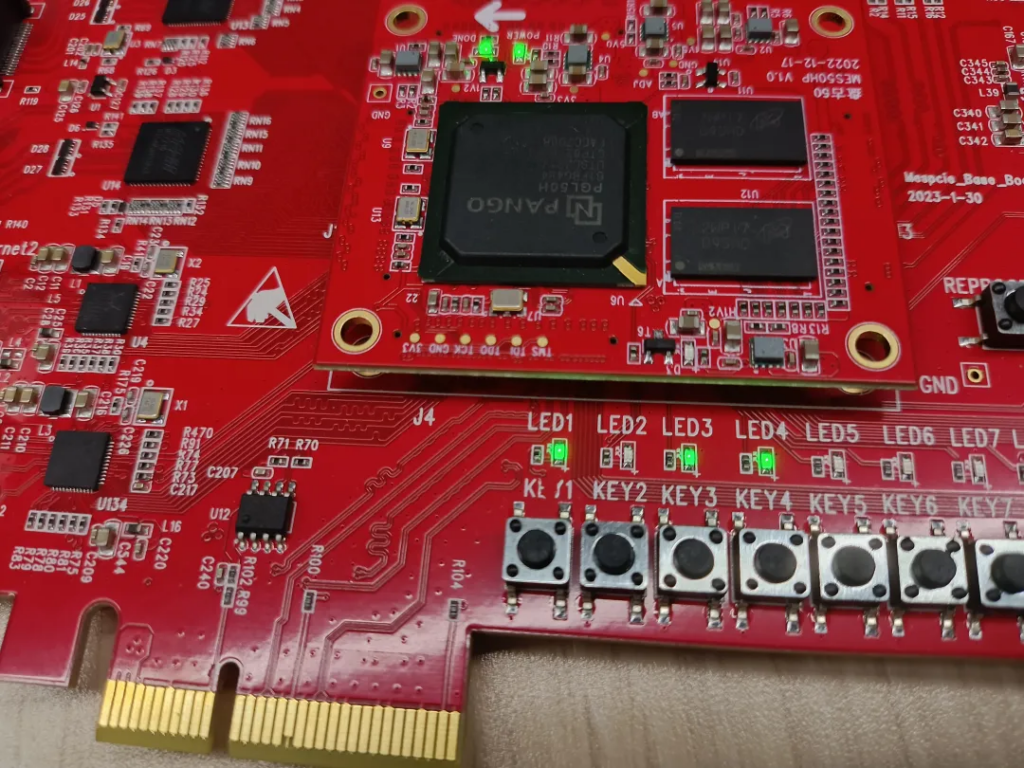

如图所示，LED1为ddr3_init_done 的心跳灯，会以1s切换一次状态；LED2为error_flag指示灯，DDR3读写正确error_flag保持熄灭状态；LED3为写完成指示灯；LED4为读完成指示灯。

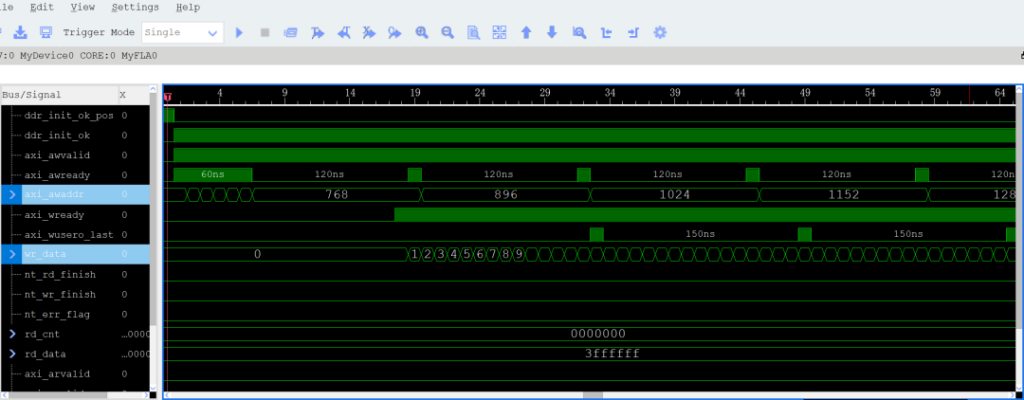

如图所示，为写DDR的时序图，当awvalid 和awready信号同时置1时，写地址发生传输。当wready信号置1时，数据发生传输，wusero_last信号为写数据最后一个标志。

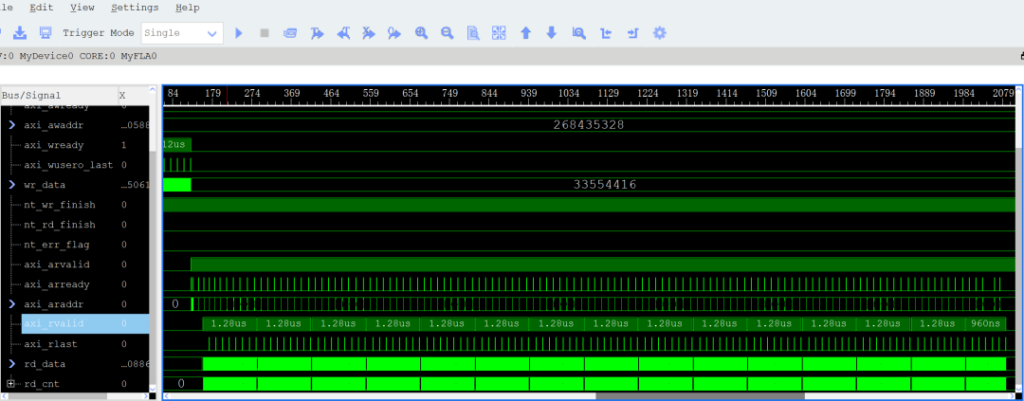

如图所示，为读DDR的时序图，当arvalid和arready信号置1时，读地址发生传输。当rvalid信号置1时，代表读数据有效，rlast信号为读数据最后一个标志。

注意，IP的用户接口交互时钟是IP内部产生的100MHz，且不能配置更改。Debugger中waveform的刻度与信号是不对齐的，且有时候不容易看出信号有效周期是多少，在调试时可以在Debugger中的设置里的waveform里选择Pulse Width，且在Hardware Parameter里设置对应的采样时钟频率，这样可以帮助我们更容易分析单bit信号的正确性。
