【紫光同创RISC-V教程（三）】—— Hello World 与编译烧录

23天前更新

7243

在前面的教程中，我们已成功完成了开发环境的配置，并在紫光 FPGA 平台上实现了 SparrowRV 软核底层架构的例化与管脚约束。

在 FPGA 的 SoC 开发流中，底层硬件逻辑的综合部署意味着物理平台已经就绪。今天，我们将正式切入“软硬协同设计”的核心环节：我将带大家在 MounRiver Studio 中编写第一个 RISC-V C 语言应用程序，并详细解析 BRAM 固化与 JTAG 烧录这两种工程中常用的程序部署方案，最终将机器码下发至紫光板卡，实现 RISC-V 处理器的完整启动与运行。

一、编写 RISC-V 应用程序

打开你下载好的 SparrowRV 源码包，在 /bsp/bsp_app/ 目录下找到咱们的软件工程文件 SparrowRV_APP.wvproj，双击使用 MounRiver Studio (MRS) 打开。

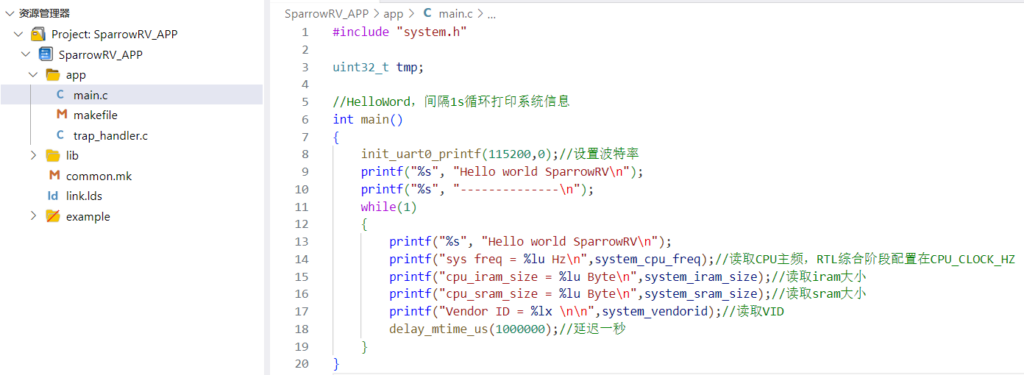

在这个默认的工程模板中，已经为大家准备好了一个基础程序。为了让大家能举一反三，先带你盘点一下 SparrowRV 提供的几个核心底层 API 函数：

1、核心外设与延时 API

init_uart0_printf(band, fpioa_port)：

功能：初始化 UART0 串口并绑定到指定的 FPIOA 引脚，同时重定向 printf 函数。

参数：baud 是波特率（如 115200）；fpioa_port 是你上一期在 .fdc 约束文件里分配的 FPIOA 端口号（例如映射到 fpioa[0] 则填 0）。

delay_mtime_us(uint32_t us)：

功能：基于 RISC-V 内核机器定时器 (mtime) 的高精度微秒级硬件延时。

2、printf 打印模板

重定向完成后，你可以像在电脑上写 C 语言一样随心所欲地打印各种格式的数据，方便咱们后续做实验：

printf("%d", xxx);
printf("%ld", 12345678L);
printf("%llu", 0xA3);
printf("%s", "String");
printf("%c", 'a');
printf("%f", 10.0);

3、硬件系统信息自动获取

在 system.h 中，底层库为我们定义了一组极其方便的全局变量。这些变量不需要你手动赋值，系统启动时会自动从底层的硬件寄存器中实时读取：

system_cpu_freq：CPU 主频 (Hz)

system_cpu_freqM：CPU 主频 (MHz)

system_iram_size：指令存储器大小 (字节)

system_sram_size：数据存储器大小 (字节)

system_vendorid：Vendor ID

4、一键编译生成机器码

代码编写完成后，点击 MRS 顶部工具栏的 Build（编译）按钮。

编译成功后，工程的 obj/ 文件夹下会生成一个名为 SparrowRV_APP.bin 的固件文件。在微控制器的世界里，这个 .bin 文件就相当于纯粹的机器码指令流，接下来我们要做的就是把它塞进 FPGA 里！

二、路线 A：无调试器（BRAM 固化烧录法）

如果你手头没有 J-Link 下载器，完全可以使用这套“FPGA 传统手艺”。核心思路是：将 .bin 转成十六进制文本，作为底层 BRAM (RAM IP 核) 的初始值，连同 Verilog 硬件逻辑一起重新综合进芯片。

1、格式转换：

方案一（官方工具）：运行 SparrowRV 文件夹 /tb/工具箱.bat，根据指示操作，它会在当前目录自动生成一个 inst.txt 文件。
方案二（派大星推荐定制工具）：使用我专门编写的小工具 fpga.gt.tc（如有需求可自行下载）。它支持可视化重命名和自定义保存路径，操作更直观。

2、底层重映射：

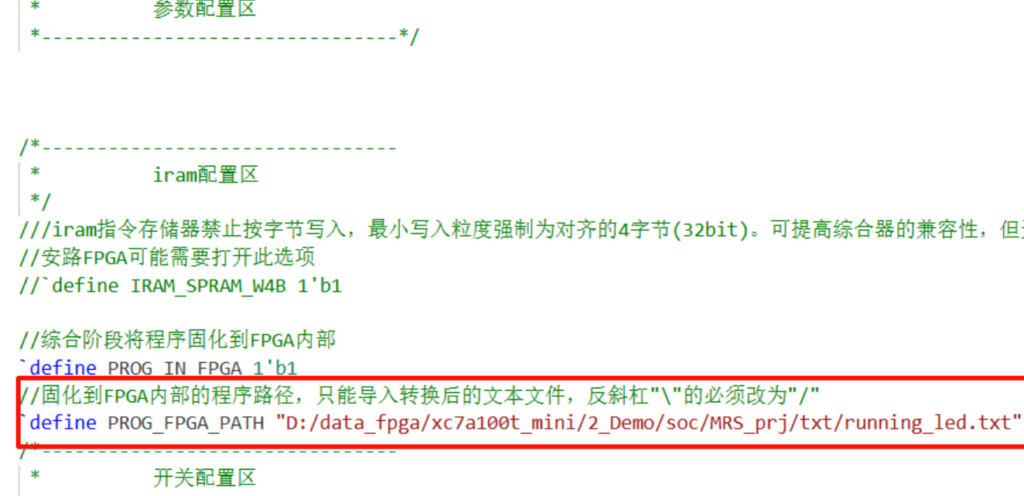

打开上一期咱们建好的 PDS 硬件工程，找到 config.v 文件。
将初始化文本的路径指向你刚刚生成的 .txt 文件。

3、重新综合：

点击 PDS 的 Generate Bitstream 重新生成 .sbit 比特流文件，用紫光官方下载器烧入板卡，即可看到程序运行！

三、路线 B：有调试器（J-Link 命令行在线烧录）

对于有 J-Link 的同学，在线调试和烧录体验会好非常多，再也不用每次改行 C 代码都去苦等 FPGA 重新综合了。这里教大家如何使用终端命令行配合 OpenOCD 完成极速烧录。

请先打开终端（CMD/PowerShell），使用 cd 命令跳转到配置文件所在的目录（官方配置位于 /bsp/OpenOCD/ 下）。

方法一：官方标准两步走

使用官方的 SparrowRV_jlink.cfg 文件，过程稍微有一点仪式感。

第一步：启动 GDB Server

在当前目录终端输入以下命令：

openocd -f SparrowRV_jlink.cfg

如果你看到终端弹出了如下信息，恭喜你，J-Link 已经成功连接上了紫光芯片内部的 RISC-V 软核：

Info : [riscv.cpu] Examination succeed
Info : [riscv.cpu] starting gdb server on 3333
Info : Listening on port 3333 for gdb connections
Info : Listening on port 6666 for tcl connections
Info : Listening on port 4444 for telnet connections

第二步：Telnet 交互烧录

注意！不要关闭刚才的终端窗口。重新打开一个全新的终端管理员窗口，通过 Telnet 连入本机的 4444 端口：

telnet localhost 4444

会进入如下界面：

进入交互界面后，依次输入以下这些命令：

# 1. 暂停 CPU
halt

# 2. 烧录你的 .bin 文件（路径换成你自己的）
load_image "d:/MRS_prj/obj/SparrowRV_APP.bin"

# 3. 恢复 CPU 运行，程序就开始跑啦！
resume

方法二：定制自动化一键烧录

如果你嫌每次都要输入这三行命令太麻烦，可以下载使用我定制的 .cfg 脚本文件（获取地址：fpga.gt.tc）。

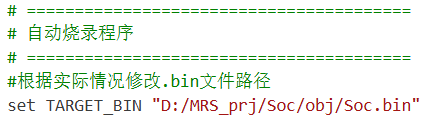

先用文本编辑器打开这个定制的 .cfg 文件，在文件内部将 .bin 的路径修改为你自己的绝对路径并保存。

在终端中直接运行：

openocd -f SparrowRV_jlink.cfg

当终端打印出下面这段霸气的提示时，说明脚本已经自动帮你完成了暂停、烧录、复位重启的全套动作，程序已经无缝跑起来了：

==========================================
 Download complete! Starting program...
==========================================

方法三：基于 MounRiver Studio 的 IDE 一键烧录

对于追求极致开发效率的工程师来说，脱离繁琐的命令行，直接在 IDE 内部完成“编译-下载-运行”的闭环是最佳选择。借助 MounRiver Studio 强大的外部工具集成功能，我们可以轻松实现这一点。

配置与操作步骤：

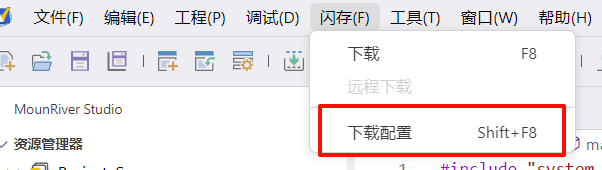

进入下载配置： 在 MounRiver Studio 顶部菜单栏中，依次点击 “闪存 (Flash)” -> “下载配置 (Download Configuration)”，打开外部下载工具设置界面。

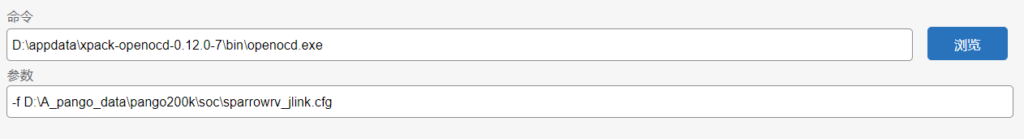

指定下载引擎： 在弹出的窗口中，找到 “命令 (Command)” 输入框，将其路径修改为你电脑中 OpenOCD 可执行文件的绝对路径（即我们在第一章
环境配置时安装的路径，例如 C:\openocd\bin\openocd.exe）。
调用定制烧录脚本： 在 “参数 (Arguments)” 输入框中，填写调用配置文件的执行指令。

⚠️ 核心重点： 为了无缝适配 MRS IDE 的自动化下载逻辑，这里必须且仅能使用我为大家专门编写的定制版 .cfg 文件（下载地址：fpga.gt.tc），官方自带的 cfg 脚本在此处无法直接串行执行。

填写格式为：-f "你的存放路径/SparrowRV_jlink.cfg" （请根据实际情况替换路径，注意路径中尽量使用正斜杠 /）。
全自动烧录： 配置完成后点击“Apply”并关闭窗口。至此，IDE 已经与底层 J-Link 打通。后续每次修改完 C 语言代码并 Build 之后，你只需点击软件界面上的“下载”图标，底层固件就会全自动烧入紫光 FPGA 并在软核上欢快地跑起来了！

本教程使用的板卡j-link连线如下：

到这里，咱们从零开始配置环境、搭建硬件、写代码到最终烧录跑通的全链路，就已经彻底打通了！
