香橙派 AI Pro：YOLOv5 NPU 加速部署教程

国家特级不保护废物

1个月前更新

1810

第一阶段：PC端 —— 环境与模型准备

因为华为的转换工具 ATC 必须运行在 Linux 环境下，我们默认以 Windows + WSL2 (Ubuntu 22.04) 为例。

1. 开启电脑的 Linux 环境 (WSL2)（这里wsl的安装不再赘述）

打开终端：在 Windows 任务栏搜索 PowerShell，右键“以管理员身份运行”。
进入 Linux：输入wsl进入Ubuntu环境。
提前创建好文件夹，例如310B（下述文件夹就以这个为例），后续PC端文件都在这个文件夹内进行。

2. 下载 YOLOv5 源码与模型 (在 Ubuntu 窗口内)

# 安装基础工具
sudo apt update && sudo apt install -y git python3-pip

# 克隆源码
git clone https://github.com/ultralytics/yolov5.git cd yolov5

# 下载权重文件 (yolov5s.pt)
wget https://github.com/ultralytics/yolov5/releases/download/v7.0/yolov5s.pt

或者前往GitHub自行下载

下载地址：GitHub YOLOv5 v7.0 Releases
具体操作：下拉到页面底部的 Assets 栏，点击 yolov5s.pt 下载到310B文件夹。

3. 将 .pt 转换为 .onnx

# 安装导出依赖
pip install -r requirements.txt onnx

# 执行导出
python3 export.py --weights yolov5s.pt --include onnx --simplify --img 640

完成后，文件夹里会出现 yolov5s.onnx。

第二阶段：PC端 —— ATC 工具安装与转换

1. 下载 CANN Toolkit 软件包

在 Windows 浏览器打开昇腾社区下载页。
精准选择：版本 8.0.0.alpha001 -> 架构 x86_64 -> 软件包 Ascend-cann-toolkit_8.0.0.alpha001_linux-x86_64.run。
传输文件：将下载好的 .run 文件放进310B文件夹里。

2. 安装与变量激活

# 赋予执行权限并安装
chmod +x Ascend-cann-toolkit_8.0.0.alpha001_linux-x86_64.run
./Ascend-cann-toolkit_8.0.0.alpha001_linux-x86_64.run --install

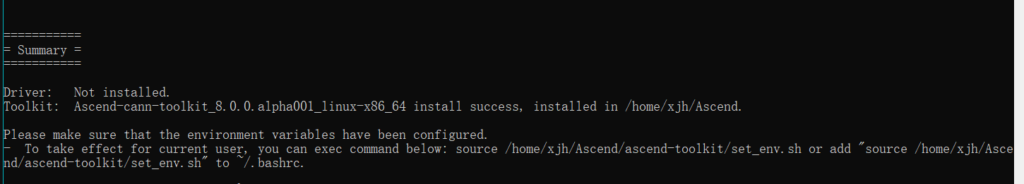

出现sucess就是安装成功了。

注意：这里安装软件包的时候需要使用python3.11及以下的环境，3.12会报错。

寻找路径：激活ATC工具需要查看set_env.sh文件的位置。如果你不知道装哪了，输入 find ~ -name "set_env.sh"

# 使用你搜到的路径
source /home/你的用户名/Ascend/ascend-toolkit/set_env.sh

验证成功：直接输入 atc 回车。

出现ATC start working now.即激活成功。

3. 执行最终转换 (OM 模型生成)

atc --model=yolov5s.onnx \
    --framework=5 \
    --output=yolov5s \
    --soc_version=Ascend310B1 \
    --input_format=NCHW \
    --input_shape="images:1,3,640,640" \
    --log=error

此时，你就得到了 yolov5s.om。

🔍 深度解析：为什么要费劲在电脑端折腾？

硬件分层设计：华为昇腾将环境分为 开发环境 (Development) 和 运行环境 (Runtime)。
开发环境 (PC)：安装 Toolkit 套件。它包含极其庞大的算子编译库和优化引擎，模型转换时会瞬间吃掉大量内存。如果在香橙派上跑，板子会直接因为内存耗尽而“死机”，除非增加 Swap 分区（虚拟内存），具体操作请查看昇腾 310B 模型转换全指南：从 PT 到 ONNX 再到 OM。
运行环境 (香橙派)：预装 NNRT (推理库)。它非常精简，只负责执行生成的 yolov5s.om 指令集，不占空间，运行极快。

第三阶段：香橙派端 —— 部署与运行

1. 文件传输

将电脑上的 yolov5s.om 复制到香橙派的 /root/course/ 目录下（这里的文件夹也自行创建，这里举个例子）。

2. 板子端环境切换（python环境这里不再赘述，推荐使用conda环境）

# 进入香橙派终端
conda activate ascend_atc

3. 启动 Jupyter Lab 并远程登录

安装 Jupyter Lab：

# 安装 Jupyter Lab 及内核管理工具
pip install jupyterlab ipykernel

# 安装推理显示与矩阵运算依赖
pip install matplotlib opencv-python numpy==1.26.4

启动 Jupyter Lab：

jupyter lab --ip=0.0.0.0 --allow-root

手动注册内核 (Kernel)

这一步最为重要！ 如果不执行，Jupyter 页面中将无法切换到包含昇腾驱动的环境。

# 将当前环境注册到 Jupyter 列表中
python -m ipykernel install --user --name ascend_atc --display-name "Python (ascend_atc)"

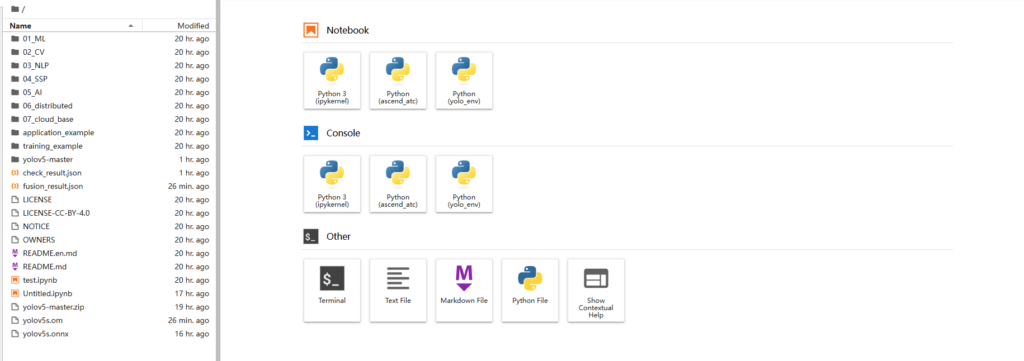

提示：注册成功后，网页端的 Launcher 界面会多出一个名为 “Python (ascend_atc)” 的图标，务必点击此图标新建 Notebook。

获取令牌：查看输出内容中的 http://127.0.0.1:8888/labtoken=xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx。
浏览器登录：在 Windows 浏览器输入 http://开发板IP:8888/labtoken=xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx。

第四阶段：Jupyter 内核推理

新建 Notebook，粘贴代码运行：

import acl
import numpy as np
import cv2
import os
import matplotlib.pyplot as plt

def final_detector_hunt():
    # 1. 设置路径 (请确保这两个文件都在这个目录下)
    work_dir = "/root/course/"
    os.chdir(work_dir)
    model_path = "yolov5s.om"
    img_path = "data/images/bus.jpg"

    # 2. 初始化硬件 (ACL)
    try: acl.init()
    except: pass
    acl.rt.set_device(0)
    context, _ = acl.rt.create_context(0)

    # 3. 加载模型
    model_id, _ = acl.mdl.load_from_file(model_path)
    model_desc = acl.mdl.create_desc()
    acl.mdl.get_desc(model_desc, model_id)

    # 4. 预处理图片
    raw_img = cv2.imread(img_path)
    img_resized = cv2.resize(raw_img, (640, 640))
    # 尝试标准的预处理：BGR->RGB, 归一化
    img_rgb = img_resized[:, :, ::-1].transpose(2, 0, 1).astype(np.float32) / 255.0
    img_data = np.ascontiguousarray(img_rgb)

    # 5. NPU 推理过程 (简化封装)
    input_size = img_data.nbytes
    dev_ptr, _ = acl.rt.malloc(input_size, 1)
    acl.rt.memcpy(dev_ptr, input_size, acl.util.numpy_to_ptr(img_data), input_size, 1)

    input_dataset = acl.mdl.create_dataset()
    acl.mdl.add_dataset_buffer(input_dataset, acl.create_data_buffer(dev_ptr, input_size))

    output_size = 1 * 25200 * 85 * 4
    out_dev_ptr, _ = acl.rt.malloc(output_size, 1)
    output_dataset = acl.mdl.create_dataset()
    acl.mdl.add_dataset_buffer(output_dataset, acl.create_data_buffer(out_dev_ptr, output_size))

    print(" NPU 推理中...")
    acl.mdl.execute(model_id, input_dataset, output_dataset)

    # 6. 获取结果
    host_out, _ = acl.rt.malloc_host(output_size)
    acl.rt.memcpy(host_out, output_size, out_dev_ptr, output_size, 2)
    result = acl.util.ptr_to_numpy(host_out, (1, 25200, 85), 11).copy()

    print(" 开始后处理...")
    preds = result[0]

    # 自动探测：看看最大置信度是多少，如果太低，自动降阈值
    actual_max_conf = np.max(preds[:, 4])
    print(f" 探测到最高置信度: {actual_max_conf:.4f}")

    # 动态阈值：取最高置信度的一半，或者 0.25，谁大取谁
    conf_thresh = max(0.2, actual_max_conf * 0.5)
    print(f" 当前使用的过滤阈值: {conf_thresh:.2f}")

    boxes, confs, ids = [], [], []
    for p in preds[preds[:, 4] > conf_thresh]:
        # 自动识别坐标系 (0~1 还是 0~640)
        x, y, w, h = p[:4]
        if np.max(p[:4]) <= 1.05:
            x, y, w, h = x * 640, y * 640, w * 640, h * 640

        cls_id = np.argmax(p[5:])
        score = p[4] * p[5 + cls_id]

        if score > conf_thresh:
            boxes.append([int(x - w/2), int(y - h/2), int(x + w/2), int(y + h/2)])
            confs.append(float(score))
            ids.append(cls_id)

    # NMS 画框
    canvas = img_resized.copy()
    if len(boxes) > 0:
        indices = cv2.dnn.NMSBoxes(boxes, confs, conf_thresh, 0.4)
        for i in indices:
            idx = i[0] if isinstance(i, (list, np.ndarray)) else i
            b = boxes[idx]
            cv2.rectangle(canvas, (b[0], b[1]), (b[2], b[3]), (0, 255, 0), 2)
            cv2.putText(canvas, f"ID:{ids[idx]} {confs[idx]:.2f}", (b[0], b[1]-5),
                        cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 255, 0), 2)
        print(f" 成功画出 {len(indices)} 个检测框！")
    else:
        print(" 没有检测到框，可能预处理(BGR/RGB)与模型不匹配。")

    # 8. 最终显示
    plt.figure(figsize=(8, 8))
    plt.imshow(cv2.cvtColor(canvas, cv2.COLOR_BGR2RGB))
    plt.axis('off')
    plt.show()

    # 资源释放
    acl.rt.free(dev_ptr)
    acl.rt.free(out_dev_ptr)
    acl.rt.free_host(host_out)
    acl.mdl.unload(model_id)
    acl.rt.destroy_context(context)

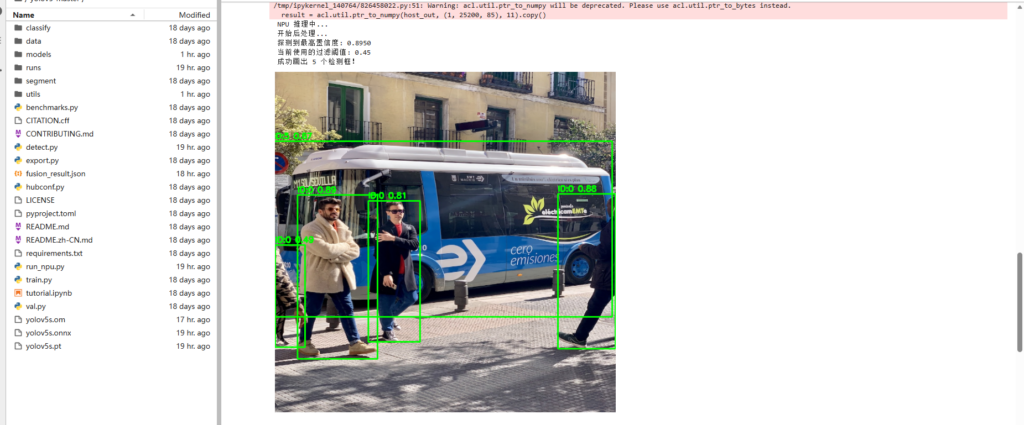

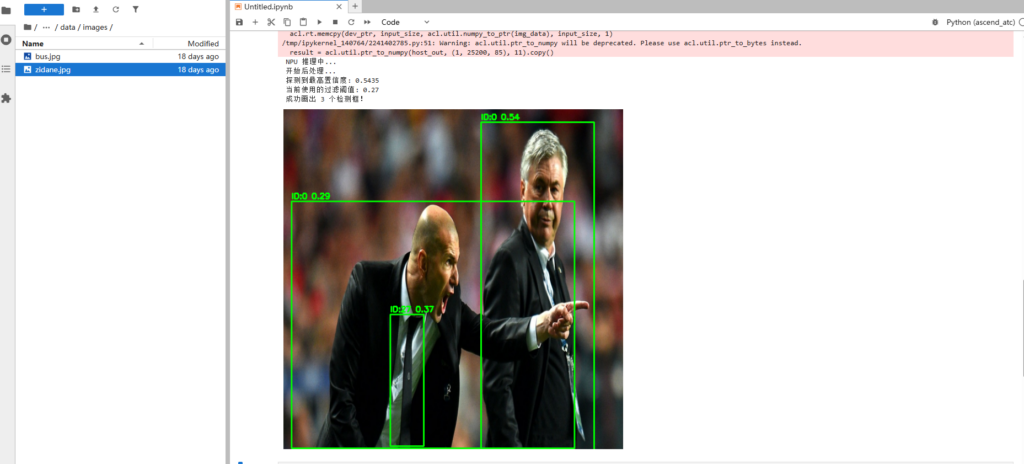

final_detector_hunt()

注意：这里注意模型和要检测图片的路径正确。

💡 避坑终极总结

ATC 命令必须在 source ../set_env.sh 之后运行，否则会报 command not found。
模型输入尺寸：转换时指定了 640x640，那么 Python 代码里的 cv2.resize 也必须是 640, 640。
NumPy 版本：板子端如果报错 _ARRAY_API not found，可能是NumPy 版本过高，请立刻运行 pip install numpy==1.23.5 并重启 Jupyter 内核。
